油圧制御式

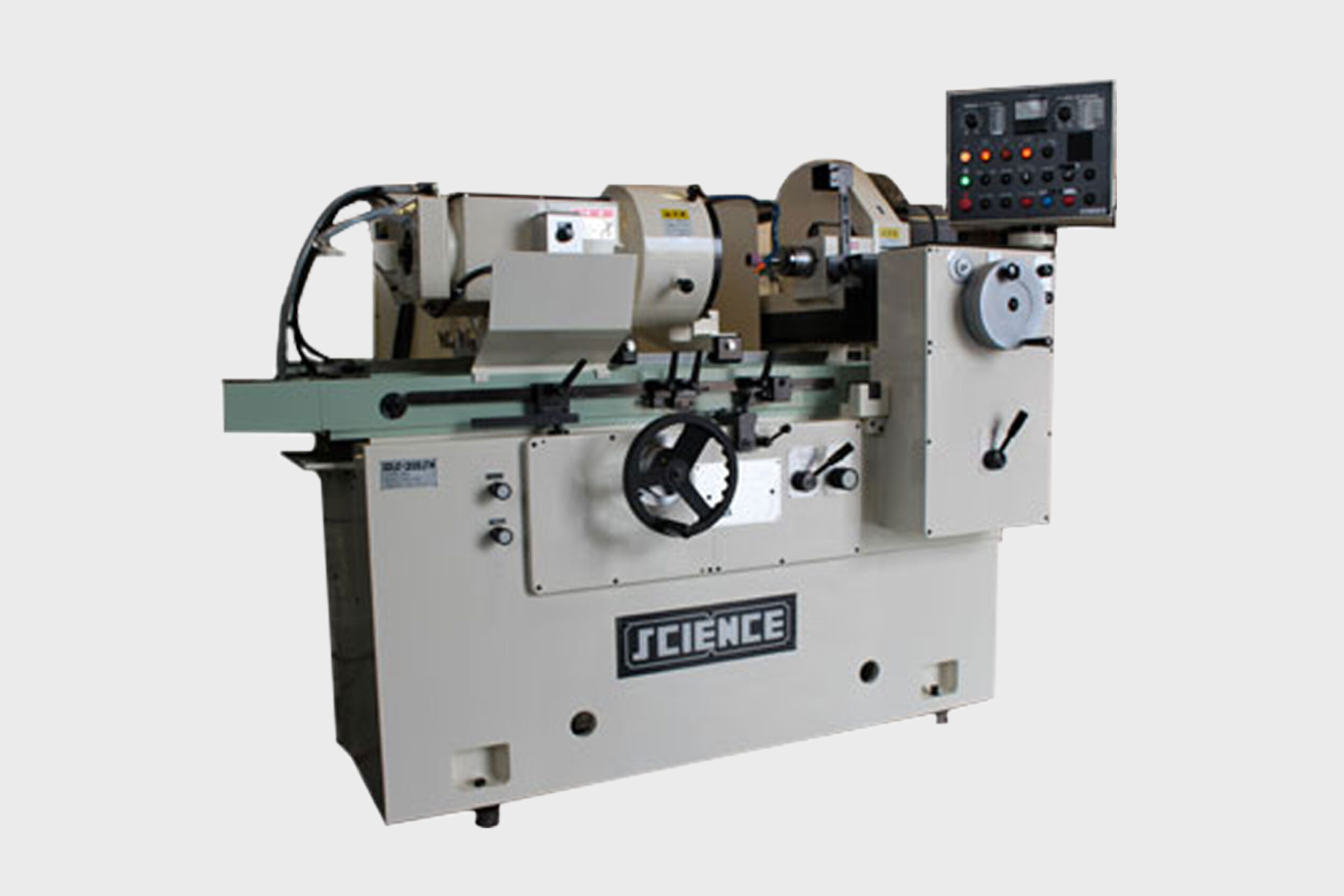

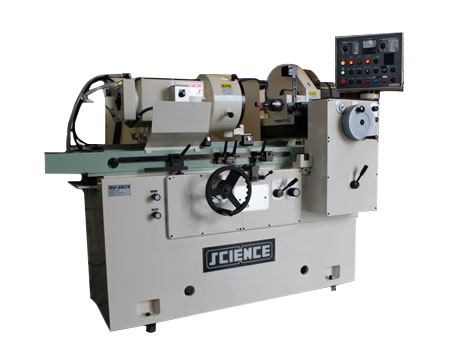

GIS-200SHⅡ型
本機は、多種少量生産で段取り替えの多いもの、角度の大きいテーパーもの、内面に段差のあるもの、長いもの、振れ止めを必要とするもの等の加工物を高能率に生産
し、簡単に取り扱い出来るよう製作されています。研削サイクルは半自動式です。
※特別付属品装着機です。
※本機をベースとし、複合角度50°迄の内面研削盤も製作しております。

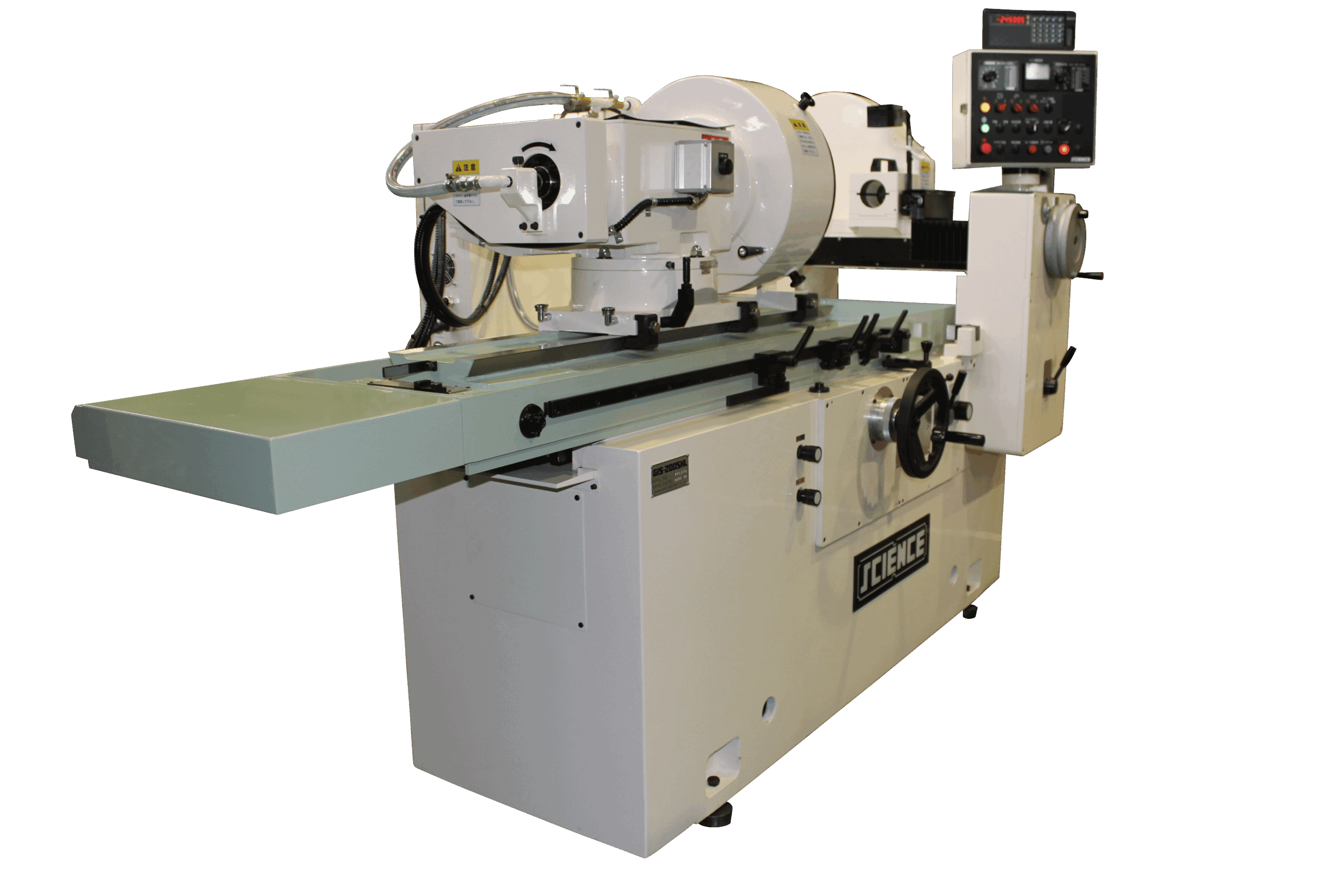

GIS-200SHLⅡ型
本機は、油圧半自動定寸式GIS-200SH型を基本ベースとし、芯間を延長する事で、より長尺なワークも加工できるよう製作されています。研削サイクルは半自動式です。
※特別付属品装着機です。
| 機械仕様 | GIS-200SHⅡ | GIS-200SHLⅡ | |
|---|---|---|---|
| 研削工作物 | 研削最大直径 | φ200 | |
| 研削最大長サ | 200 | ||
| 芯間※1 | MAX1,000 | MAX1,300 | |
| 主軸台 | テーブル上の振り | 450 | |
| チャック防水カバー内の振り | φ300 | ||
| 旋回角度 | MAX9° | ||
| 複合角度※2 | MAX30° | ||
| 回転数 | MAX1,000r.p.m | ||
| 主軸テーパ穴 | MT#5(貫通穴 φ25) | ||
| 切込部 | 切込最大移動量 | 225(＋側115、一側110) | |
| 自動切込量（無段間欠） | MAX 0.03/DIA | ||
| 総自動切込量 | MAX 1.0/DIA | ||
| テーブル部 | 最大ストローク | 600 | 800 |
| 送り速度 | MAX 4,000mm/min | ||
| 電動機 | 主軸用 | 0.75KW 4P | |
| 砥石軸用 | 2.2KW 2P | ||
| 油圧ポンプ用 | 0.75KW 4P | ||
| 冷却水用 | 0.1KW 2P | ||
| 重量 | 2,700kgf | 2,900kgf | |
電気制御式

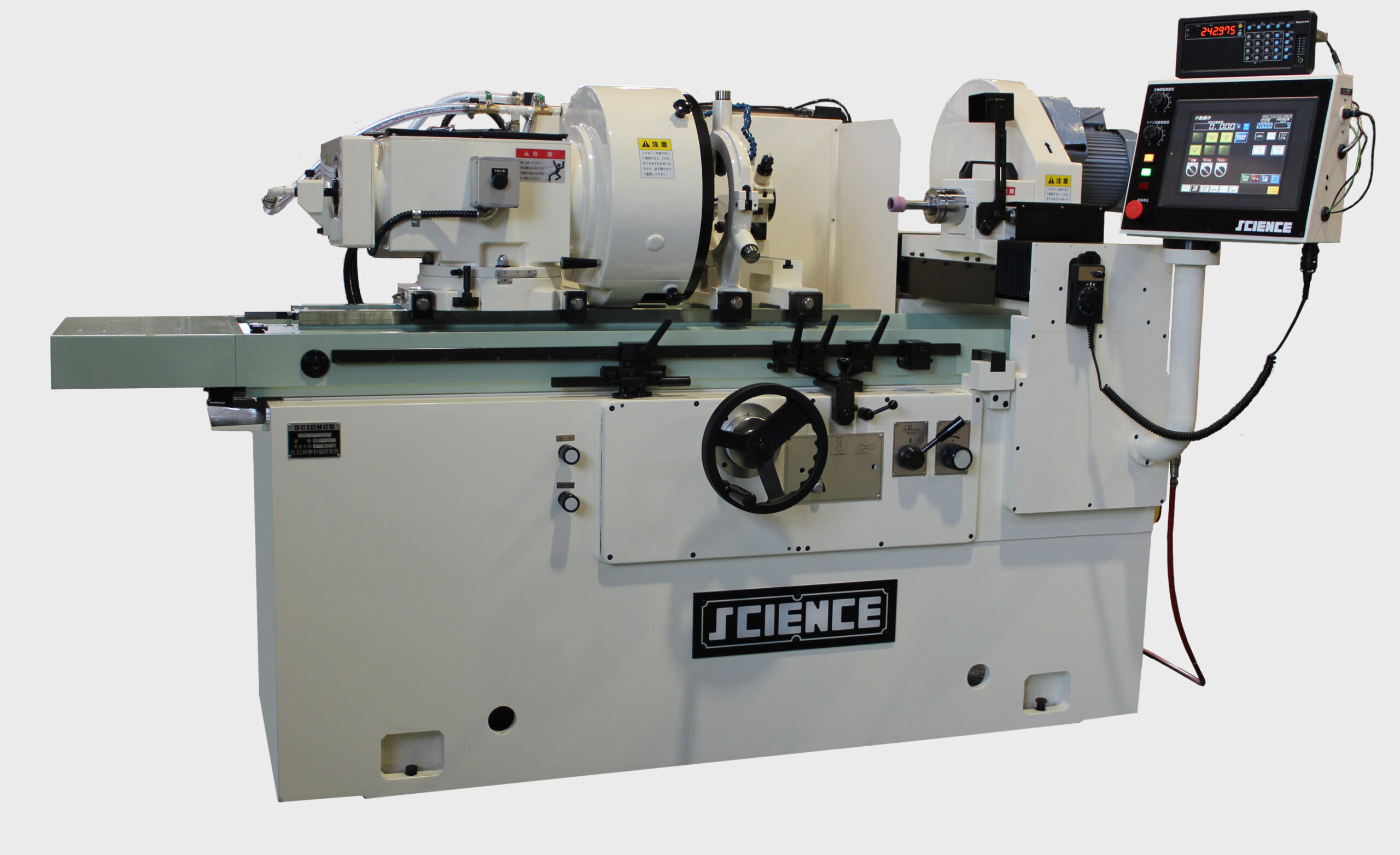

GIS-25HE(L)Ⅱ
本機は現在まで、評価いただいておりますGIS-200SHの加工精度および、作業性を維持すると共に、切込部を各サイクルによりデジタル制御することによって、より高精度な加工の追求が可能となり、信頼性がさらに向上いたしました。
※特別付属品装着機です。

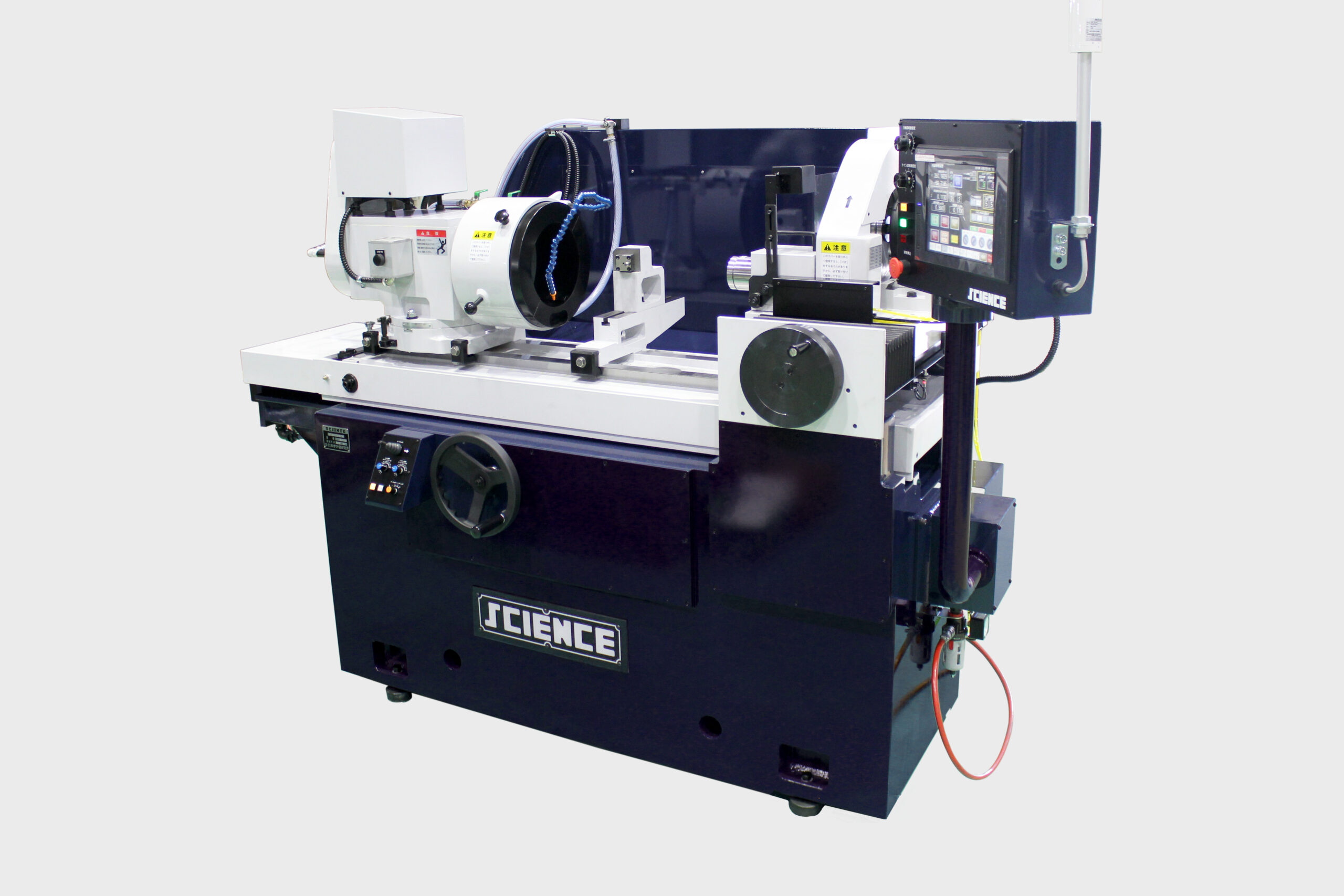

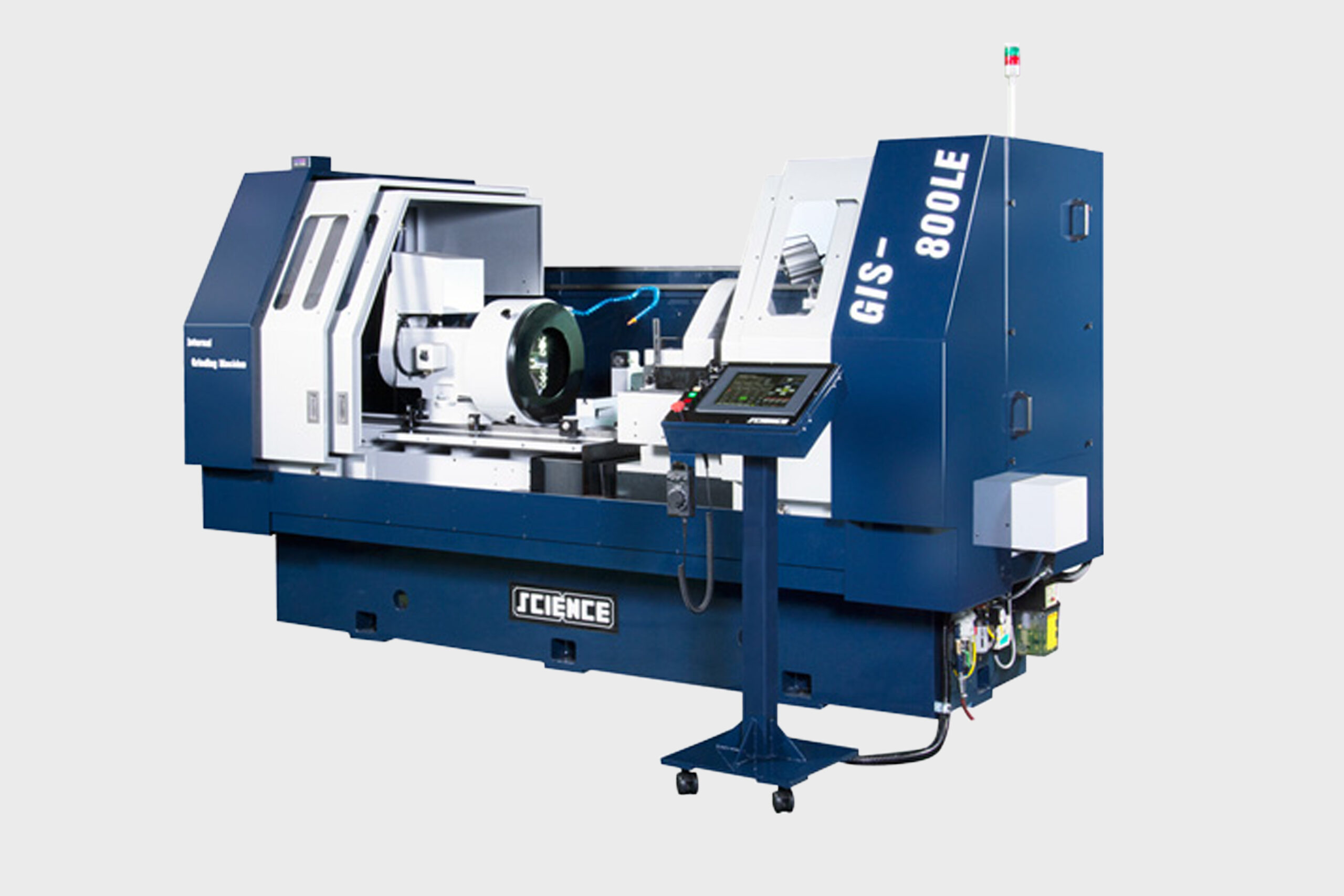

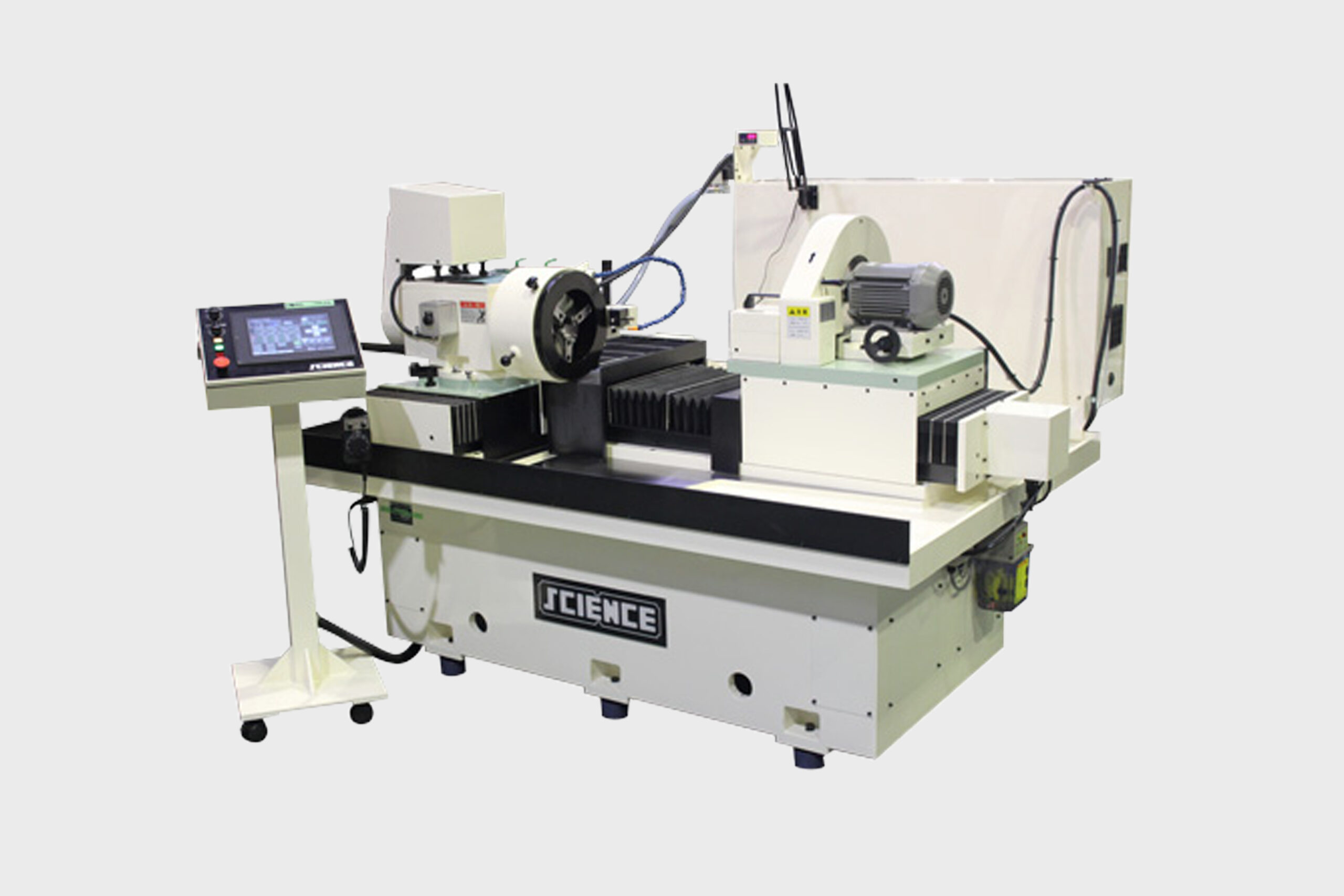

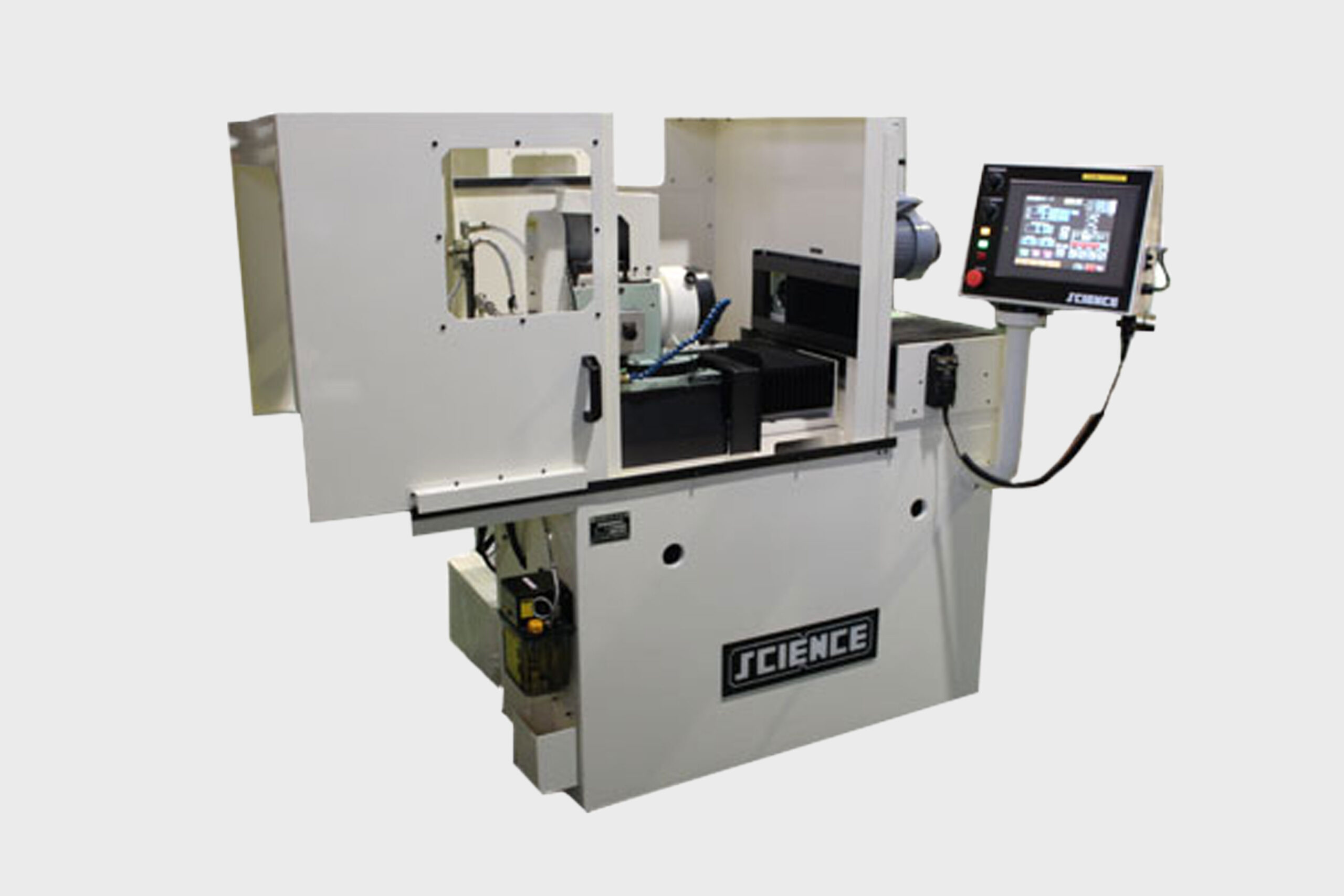

| 機械仕様 | GIS-20N | GIS-100N | GIS-25HE(L)Ⅱ | GIS-200DM(L) | GIS-800LE | |
|---|---|---|---|---|---|---|
| 研削工作物 | 研削最大直径 | φ50 | φ100 | φ200 | ||
| 研削最大長サ | 50 | 100 | 200 | |||
| 芯間※1 | MAX 430 | MAX 750 | MAX 1,000(1,300) | MAX 1,450 | ||
| 主軸台 | テーブル上の振り | – | – | 450 | 550 | |
| チャック防水カバー内の振り | φ170 | φ300 | – | |||
| 旋回角度 | MAX90°（45°）※3 | MAX90° ※4 | MAX 9° | MAX 10° | ||
| 複合角度※2 | – | MAX 30° | – | |||
| 回転数 | MAX 1,000r.p.m | MAX 1,000r.p.m（インバーター変速） | MAX 1,000r.p.m | MAX 700r.p.m | ||
| 主軸テーパ穴 | MT#4(貫通穴 φ20) | MT#5(貫通穴 φ25) | φ67-450L(貫通穴 φ47) | |||
| 切込部 | 切込最大移動量 | 290(＋側100、一側190) | 600 | 260(＋側120、一側140) | 260(+側150 -側110) | |
| 最小設定単位 | 0.001 | 0.0001 | 0.001 | 0.0001 | ||
| 総自動切込量 | MAX 25 | MAX50 | MAX 100 | |||
| 切込位置 | テーブル－左、右、両端、連続（選択） | |||||
| 手動モード | ステップ、ジョグ、パルスハンドル(選択) | ステップ、ジョグ、ハンドル(選択) | ステップ、ジョグ、パルスハンドル(選択) | |||
| 送り速度 | MAX 15mm/s | MAX 30mm/s | MAX 20mm/s | MAX 50mm/s | MAX 60mm/s | |
| テーブル部 | 最大移動量 | 250 | 600 | 600(800) | 600 | |
| 送り速度 | MAX 900mm/min | MAX 60mm/S | MAX 4,000mm/min | MAX 3,600mm/min | ||
| 最小設定単位 | 0.001 | 0.0001 | – | 0.0001 | ||
| 手動モード | ステップ、ジョグ、パルスハンドル（選択） | – | ステップ、ジョグ、ハンドル（選択） | ステップ、ジョグ、パルスハンドル（選択） | ||
| 電動機 | 主軸用 | 0.4KW 4P | 0.75KW 4P | 2.2KW 4P | ||
| 砥石軸用 | 2.2KW 2P | 3.7KW 2P | ||||
| 油圧ポンプ用 | – | 0.75KW 4P | – | – | ||
| 冷却水用 | 0.1KW 2P | 0.1KW 2P | ||||
| 切込部駆動用 | 0.75KW(サーボモーター) | 2KW(サーボモーター) | 0.75KW(サーボモーター) | |||
| テーブル部駆動用 | 0.75KW(サーボモーター) | 1.5KW(サーボモーター) | – | 3KW(サーボモーター) | ||
| 重量 | 1,200kgf | 2,900kgf | 2,700kgf(2,900kgf) | 5.000kgf | ||
※１スピンドル軸端より、砥石スピンドルハウジング端面迄の距離です。
※２複合角度は、ワーク長サ及び内径により異なります。
※３ ドレッサー装置搭載時はMAX45°となります。
※４旋回角度は、ワーク長サ及び、加工内径により異なります。
※本機は予告なく改造または設計変更をする事があります。
※２複合角度は、ワーク長サ及び内径により異なります。
※３ ドレッサー装置搭載時はMAX45°となります。
※４旋回角度は、ワーク長サ及び、加工内径により異なります。
※本機は予告なく改造または設計変更をする事があります。

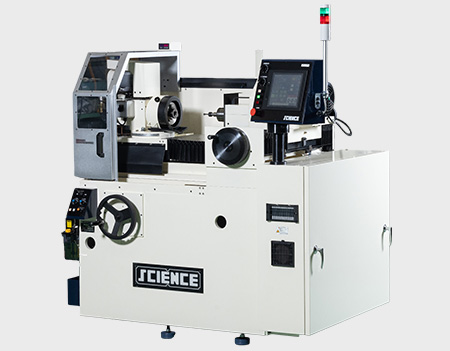

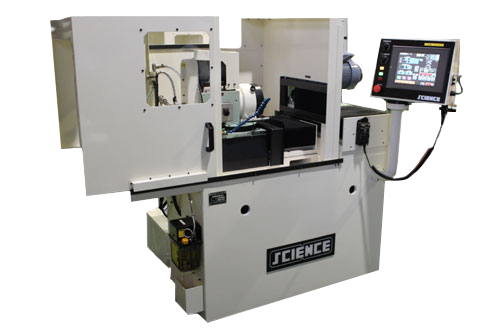

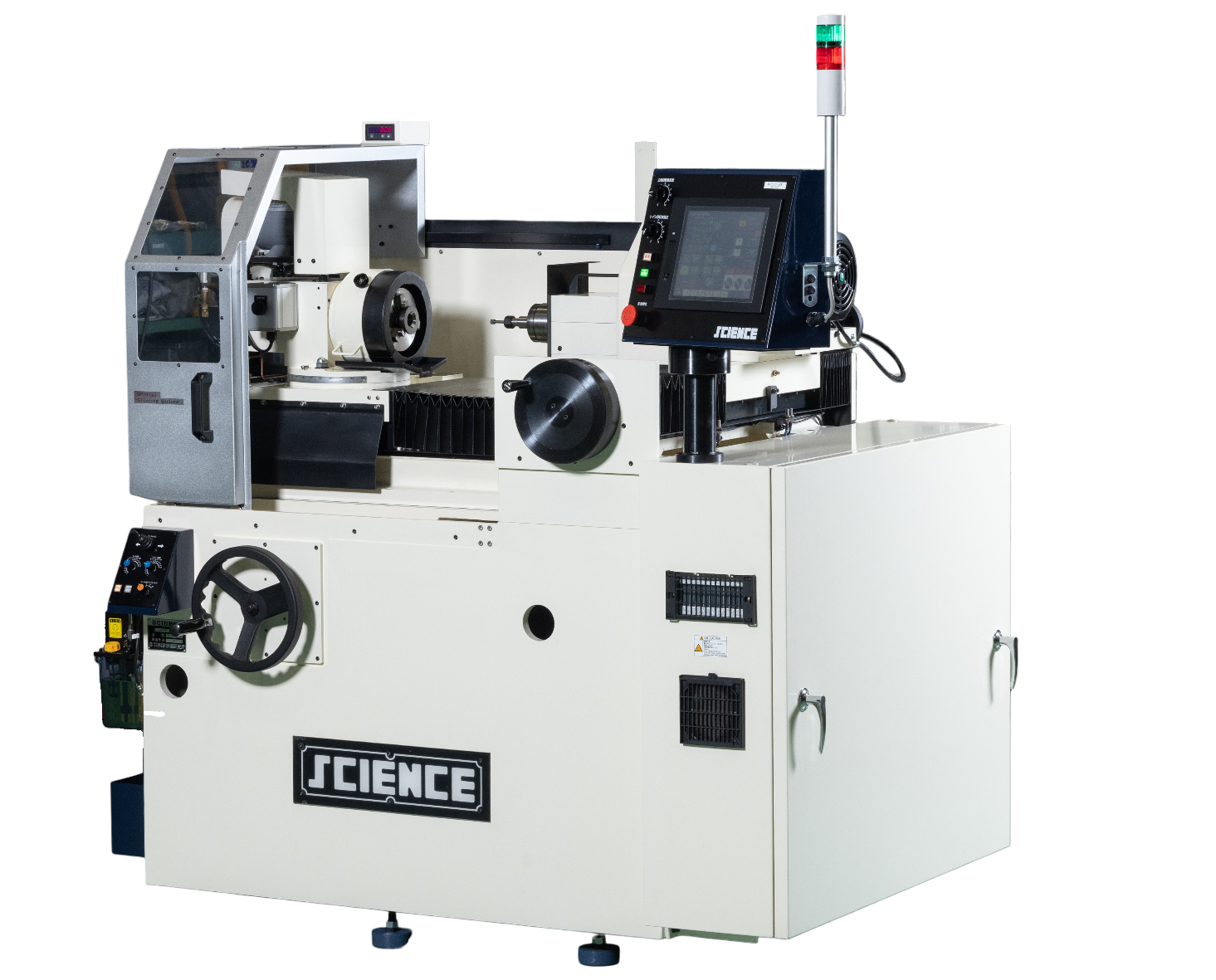

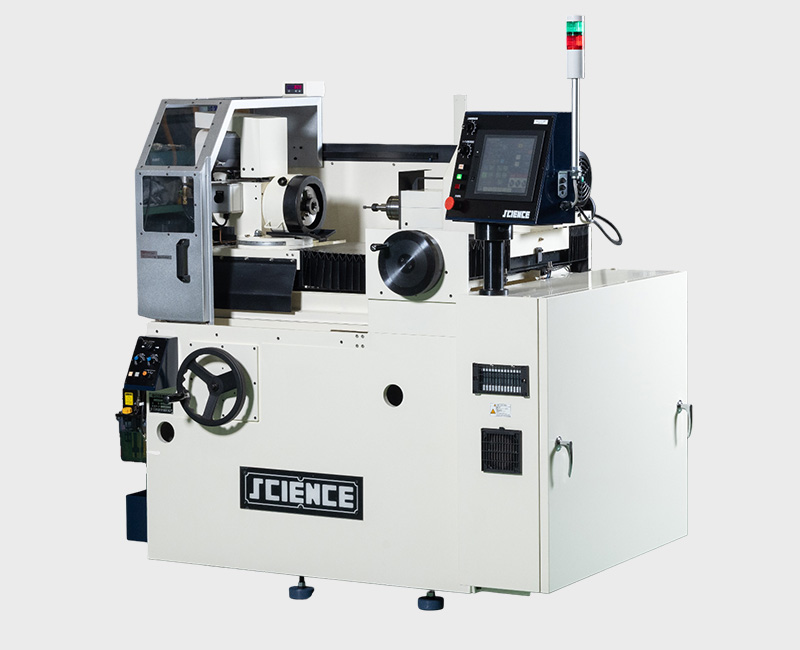

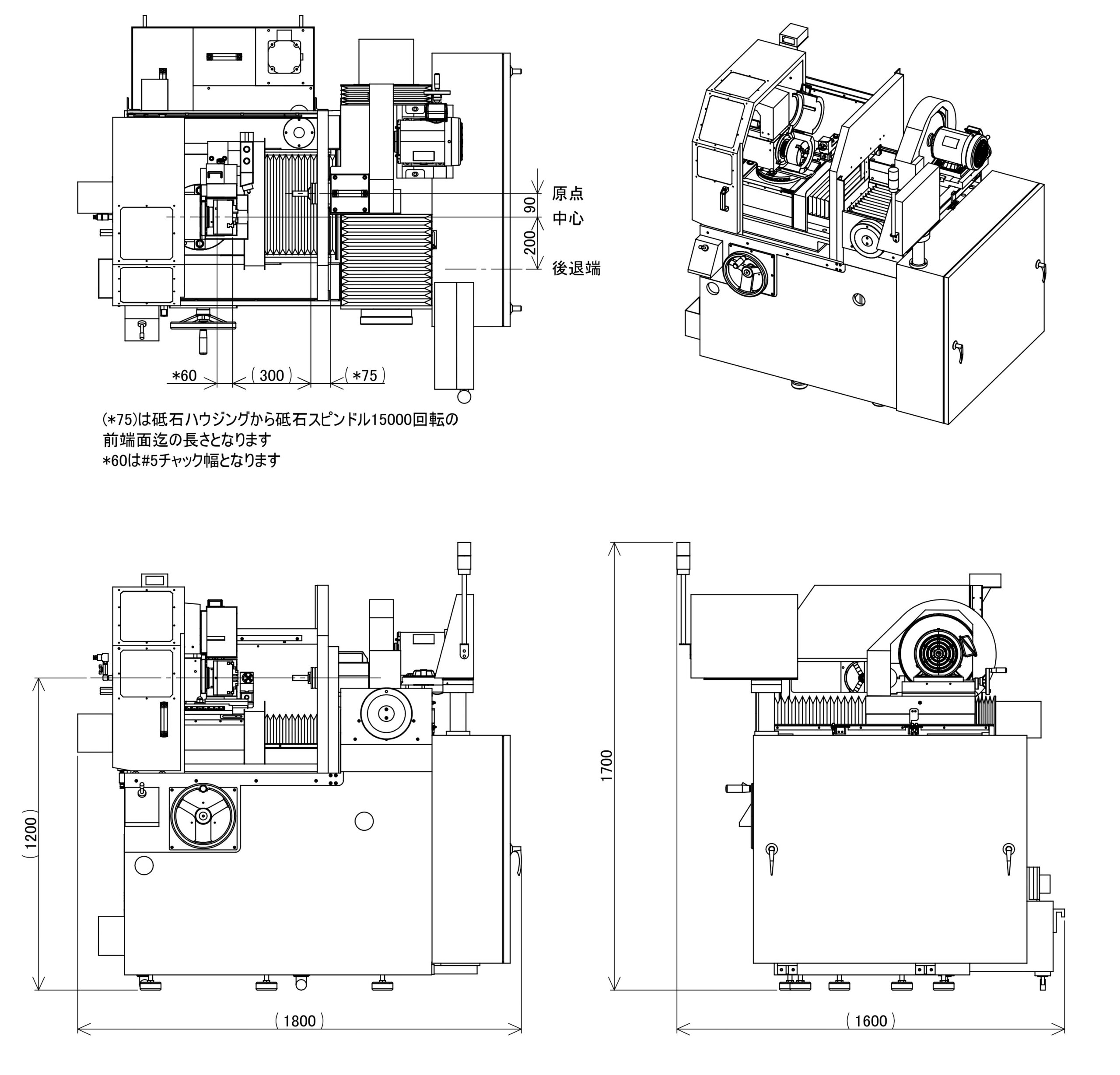

| 機械仕様 | GIS-20N | |
|---|---|---|
| 研削工作物 | 研削最大直径 | φ50 |
| 研削最大長サ | 50 | |
| 芯間※1 | MAX 430 | |
| 主軸台 | テーブル上の振り | – |
| チャック防水カバー内の振り | φ170 | |
| 旋回角度 | MAX90°（45°）※3 | |
| 複合角度※2 | – | |
| 回転数 | MAX 1,000r.p.m | |
| 主軸テーパ穴 | MT#4(貫通穴 φ20) | |
| 切込部 | 切込最大移動量 | 290(＋側100、一側190) |
| 最小設定単位 | 0.001 | |
| 総自動切込量 | MAX 25 | |
| 切込位置 | テーブル－左、右、両端、連続（選択） | |
| 手動モード | ステップ、ジョグ、パルスハンドル(選択) | |
| 送り速度 | MAX 15mm/s | |
| テーブル部 | 最大移動量 | 250 |
| 送り速度 | MAX 900mm/min | |
| 最小設定単位 | 0.001 | |
| 手動モード | ステップ、ジョグ、パルスハンドル（選択） | |
| 電動機 | 主軸用 | 0.4KW 4P |
| 砥石軸用 | 2.2KW 2P | |
| 油圧ポンプ用 | – | |
| 冷却水用 | 0.1KW 2P | |
| 切込部駆動用 | 0.75KW(サーボモーター) | |
| テーブル部駆動用 | 0.75KW(サーボモーター) | |
| 重量 | 1,200kgf | |
※１スピンドル軸端より、砥石スピンドルハウジング端面迄の距離です。
※２複合角度は、ワーク長サ及び内径により異なります。
※３ ドレッサー装置搭載時はMAX45°となります。
※本機は予告なく改造または設計変更をする事があります。
※２複合角度は、ワーク長サ及び内径により異なります。
※３ ドレッサー装置搭載時はMAX45°となります。
※本機は予告なく改造または設計変更をする事があります。

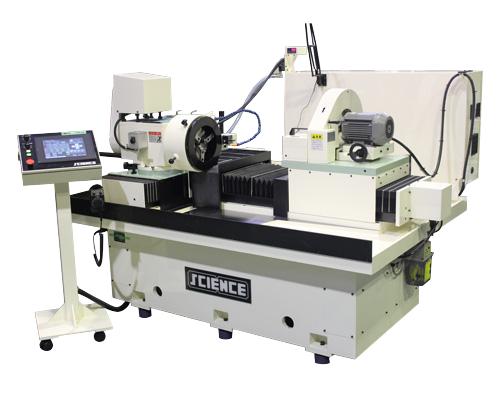

| 機械仕様 | GIS-100N | |
|---|---|---|
| 研削工作物 | 研削最大直径 | φ100 |
| 研削最大長サ | 100 | |
| 芯間※1 | MAX 750 | |
| 主軸台 | テーブル上の振り | – |
| チャック防水カバー内の振り | Φ300 | |
| 旋回角度 | MAX90° ※３ | |
| 複合角度※2 | – | |
| 回転数 | MAX 1,000r.p.m（インバーター変速） | |
| 主軸テーパ穴 | MT#5(貫通穴 φ25) | |
| 切込部 | 切込最大移動量 | 600 |
| 最小設定単位 | 0.0001 | |
| 総自動切込量 | MAX50 | |
| 切込位置 | テーブル－左、右、両端、連続（選択） | |
| 手動モード | ステップ、ジョグ、パルスハンドル(選択) | |
| 送り速度 | MAX 30mm/s | |
| テーブル部 | 最大移動量 | 600 |
| 送り速度 | MAX 60mm/S | |
| 最小設定単位 | 0.0001 | |
| 手動モード | ステップ、ジョグ、パルスハンドル（選択） | |
| 電動機 | 主軸用 | 0.75KW 4P |
| 砥石軸用 | 2.2KW 2P | |
| 油圧ポンプ用 | – | |
| 冷却水用 | 0.1W 2P | |
| 切込部駆動用 | 2KW(サーボモーター) | |
| テーブル部駆動用 | 1.5KW(サーボモーター) | |
| 重量 | 2,900kgf | |
※１スピンドル軸端より、砥石スピンドルハウジング端面迄の距離です。
※２複合角度は、ワーク長サ及び内径により異なります。
※３旋回角度は、ワーク長サ及び、加工内径により異なります。
※本機は予告なく改造または設計変更をする事があります。
※２複合角度は、ワーク長サ及び内径により異なります。
※３旋回角度は、ワーク長サ及び、加工内径により異なります。
※本機は予告なく改造または設計変更をする事があります。
| 機械仕様 | GIS-25HE(L)Ⅱ | |
|---|---|---|
| 研削工作物 | 研削最大直径 | φ200 |
| 研削最大長サ | 200 | |
| 芯間※1 | MAX 1,000(1,300) | |
| 主軸台 | テーブル上の振り | 450 |
| チャック防水カバー内の振り | φ300 | |
| 旋回角度 | MAX 9° | |
| 複合角度※2 | MAX 30° | |
| 回転数 | MAX 1,000r.p.m | |
| 主軸テーパ穴 | MT#5(貫通穴 φ25) | |
| 切込部 | 切込最大移動量 | 260(＋側120、一側140) |
| 最小設定単位 | 0.001 | |
| 総自動切込量 | MAX 100 | |
| 切込位置 | テーブル－左、右、両端、連続（選択） | |
| 手動モード | ステップ、ジョグ、パルスハンドル(選択) | |
| 送り速度 | MAX 20mm/s | |
| テーブル部 | 最大移動量 | 600(800) |
| 送り速度 | MAX 4,000mm/min | |
| 最小設定単位 | – | |
| 手動モード | – | |
| 電動機 | 主軸用 | 0.75KW 4P |
| 砥石軸用 | 2.2KW 2P | |
| 油圧ポンプ用 | 0.75KW 4P | |
| 冷却水用 | 0.1KW 2P | |
| 切込部駆動用 | 0.75KW(サーボモーター) | |
| テーブル部駆動用 | – | |
| 重量 | 1,200kgf | |
※１スピンドル軸端より、砥石スピンドルハウジング端面迄の距離です。
※２複合角度は、ワーク長サ及び内径により異なります。
※本機は予告なく改造または設計変更をする事があります。
※２複合角度は、ワーク長サ及び内径により異なります。
※本機は予告なく改造または設計変更をする事があります。

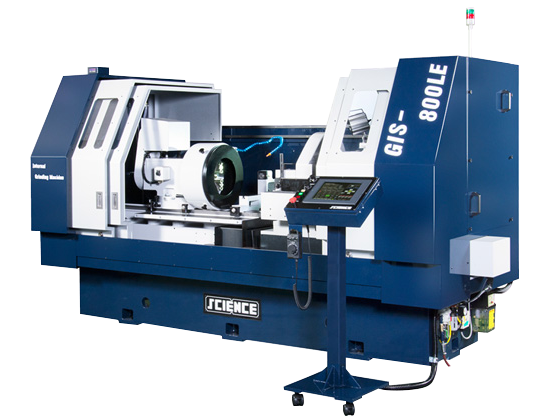

| 機械仕様 | GIS-800LE(L | |
|---|---|---|
| 研削工作物 | 研削最大直径 | φ200 |
| 研削最大長サ | 200 | |
| 芯間※1 | MAX 1,450 | |
| 主軸台 | テーブル上の振り | 550 |
| チャック防水カバー内の振り | – | |
| 旋回角度 | MAX10° | |
| 複合角度※2 | – | |
| 回転数 | MAX 700r.p.m | |
| 主軸テーパ穴 | φ67-450L(貫通穴 φ47) | |
| 切込部 | 切込最大移動量 | 260(+側150 -側110) |
| 最小設定単位 | 0.0001 | |
| 総自動切込量 | MAX100 | |
| 切込位置 | テーブル－左、右、両端、連続（選択） | |
| 手動モード | ステップ、ジョグ、パルスハンドル(選択) | |
| 送り速度 | MAX 60mm/s | |
| テーブル部 | 最大移動量 | 600 |
| 送り速度 | MAX 3.600mm/min | |
| 最小設定単位 | 0.0001 | |
| 手動モード | ステップ、ジョグ、パルスハンドル（選択） | |
| 電動機 | 主軸用 | 2.2KW 4P |
| 砥石軸用 | 3.7KW 2P | |
| 油圧ポンプ用 | – | |
| 冷却水用 | 0.1KW 2P | |
| 切込部駆動用 | 0.75KW(サーボモーター) | |
| テーブル部駆動用 | 3KW(サーボモーター） | |
| 重量 | 5.000kgf | |
※１スピンドル軸端より、砥石スピンドルハウジング端面迄の距離です。
※２複合角度は、ワーク長サ及び内径により異なります。
※本機は予告なく改造または設計変更をする事があります。
※２複合角度は、ワーク長サ及び内径により異なります。
※本機は予告なく改造または設計変更をする事があります。

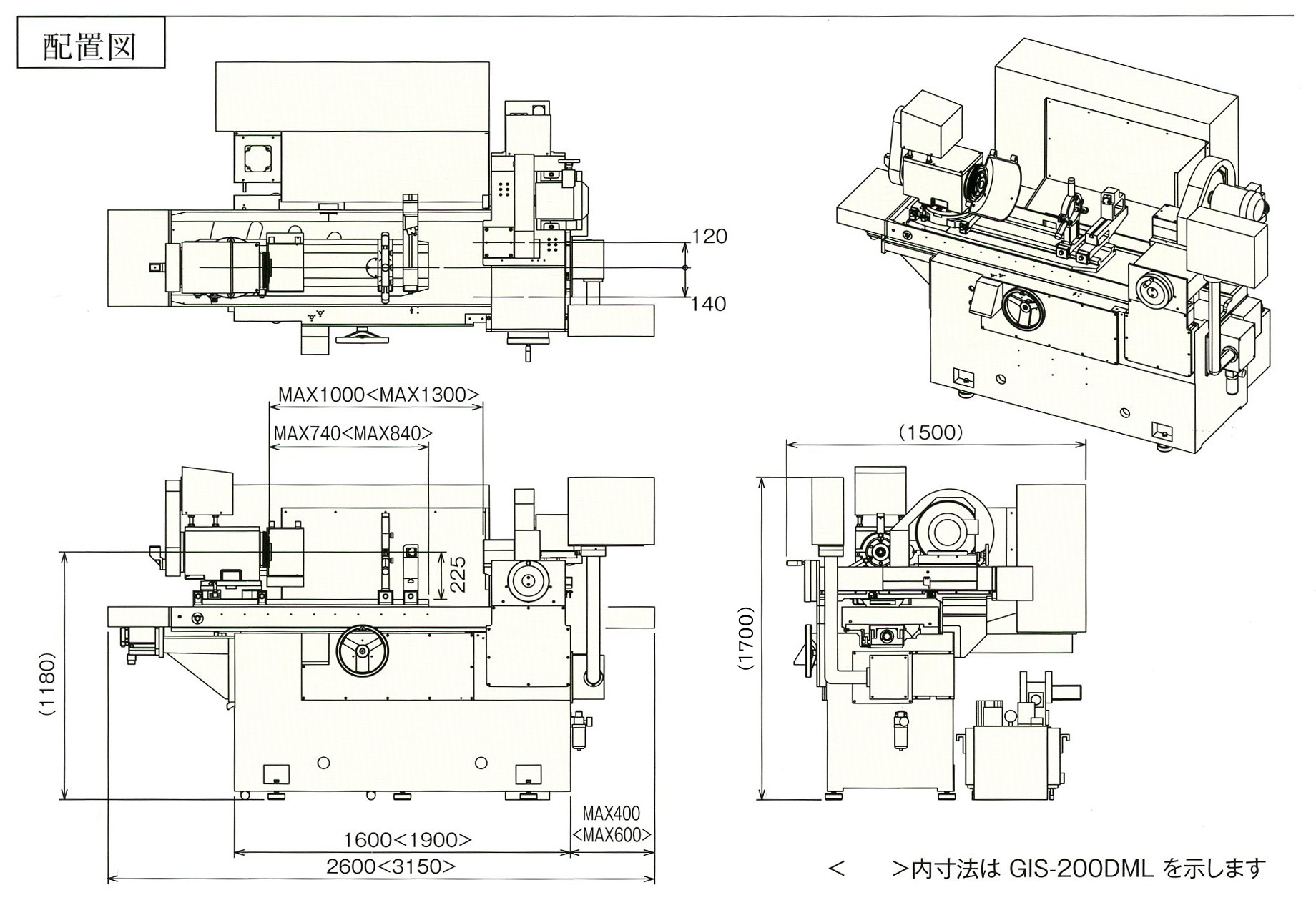

| 機械仕様 | GIS-200DM | |
|---|---|---|
| 研削工作物 | 研削最大直径 | φ200 |
| 研削最大長サ | 200 | |
| 芯間※1 | MAX 1,000(1,300) | |
| 主軸台 | テーブル上の振り | 450 |
| チャック防水カバー内の振り | φ300 | |
| 旋回角度 | MAX 9° | |
| 複合角度※2 | MAX 30° | |
| 回転数 | MAX 1,000r.p.m | |
| 主軸テーパ穴 | MT#5(貫通穴 φ25) | |
| 切込部 | 切込最大移動量 | 260(＋側120、一側140) |
| 最小設定単位 | 0.0001 | |
| 総自動切込量 | MAX 100 | |
| 切込位置 | テーブル－左、右、両端、連続（選択） | |
| 手動モード | ステップ、ジョグ、ハンドル(選択) | |
| 送り速度 | MAX 50mm/s | |
| テーブル部 | 最大移動量 | 600(800) |
| 送り速度 | MAX 4,000mm/min | |
| 最小設定単位 | 0.0001 | |
| 手動モード | ステップ、ジョグ、ハンドル（選択） | |
| 電動機 | 主軸用 | 0.75KW 4P |
| 砥石軸用 | 2.2KW 2P | |
| 油圧ポンプ用 | – | |
| 冷却水用 | 0.1KW 2P | |
| 切込部駆動用 | 0.75KW(サーボモーター) | |
| テーブル部駆動用 | 3KW(サーボモーター) | |
| 重量 | 2,700kgf | |
※１スピンドル軸端より、砥石スピンドルハウジング端面迄の距離です。
※２複合角度は、ワーク長サ及び内径により異なります。
※本機は予告なく改造または設計変更をする事があります。
※２複合角度は、ワーク長サ及び内径により異なります。
※本機は予告なく改造または設計変更をする事があります。
