バランサー
本器は研削盤に搭載される砥石のバランスを確認修正する装置です。
研削加工において砥石のバランスは、加工精度にも影響します。
本器は砥石の静バランスの確認修正が簡単に行えます。
商品略号R.B

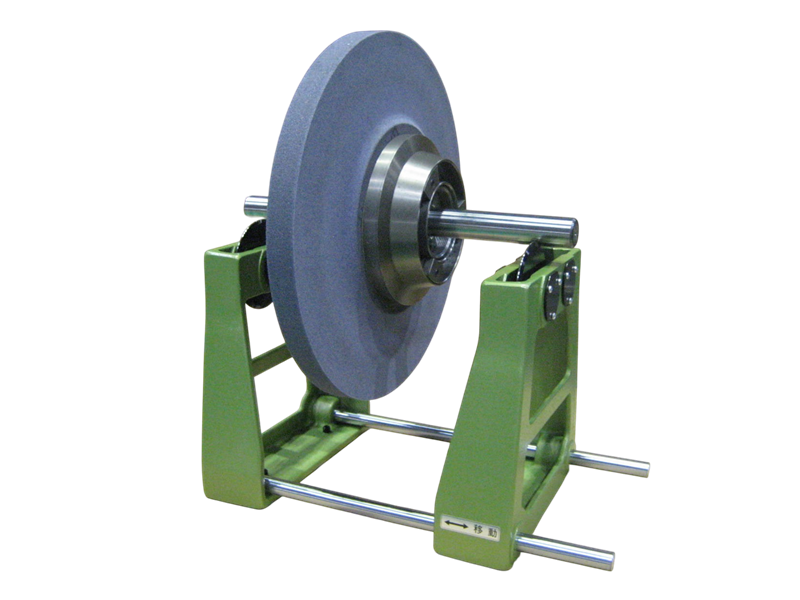

Roller Type Balance ローラー式バランサー
※R-510使用例 砥石、マンドレルは付属しません
研削砥石の静的バランス調整ができます。3.0g以上の偏荷重の調整が可能です。
支持は三点方式です。
持ち運びが可能で、ご使用機械の近くへの設置も簡単に行えます。
| 形番 |
測定砥石寸法(MAX) |
寸法(mm) |
偏荷重(g) |
質量(Kg) |
最大積載荷重(Kg) |
| R-510 |
Φ510 |
250×297×450 |
3.0以上 |
15 |
40 |
| R-650 |
Φ650 |
360×360×500 |
3.0以上 |
35 |
40 |
商品略号B.B

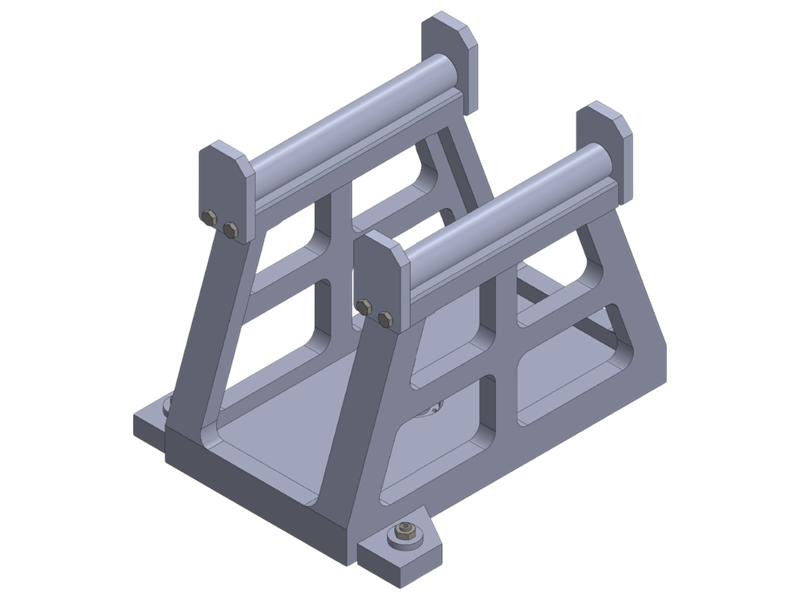

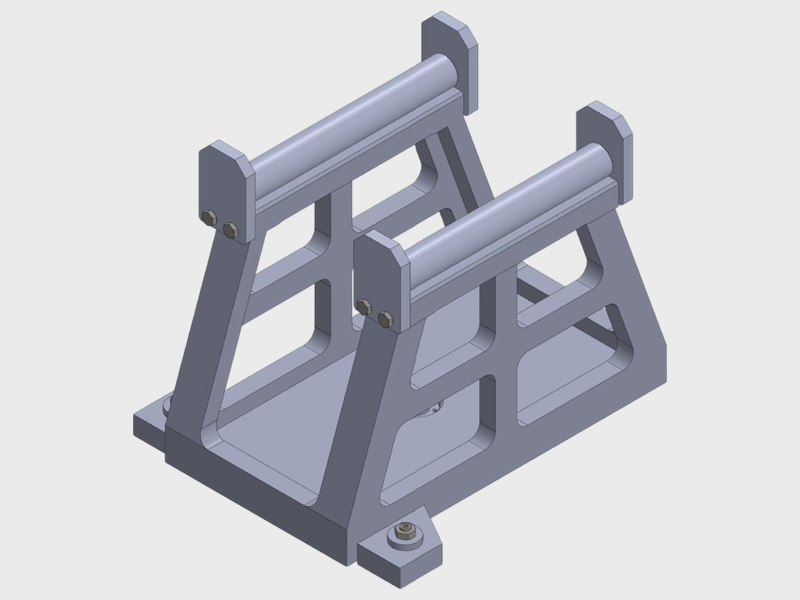

Parallel bar Type Balance 平行バー式バランサー
ローラー式バランサーでは搭載ができない、大径砥石にも対応します。
記載サイズ以外の砥石径も、ご相談ください。
寸法(Dimension) 単位mm
| 形番 |
測定碇石寸法(MAX) |
寸法(mm) |
偏荷重(g) |
質量(g) |
最大積載荷重(Kg) |
| B-250 |
Φ250 |
250×230×150 |
2.0 |
12 |
30 |
| B-350 |
Φ350 |
250×300×215 |
2.0 |
20 |
40 |
