偏心測定器類
偏心測定器類は工作物の真円度及び偏心の振れや曲り等をダイヤルゲージを用いて検査、測定に使用します。剛性、経年変化による狂いの生じないよう工夫改良されております。
商品略語PN

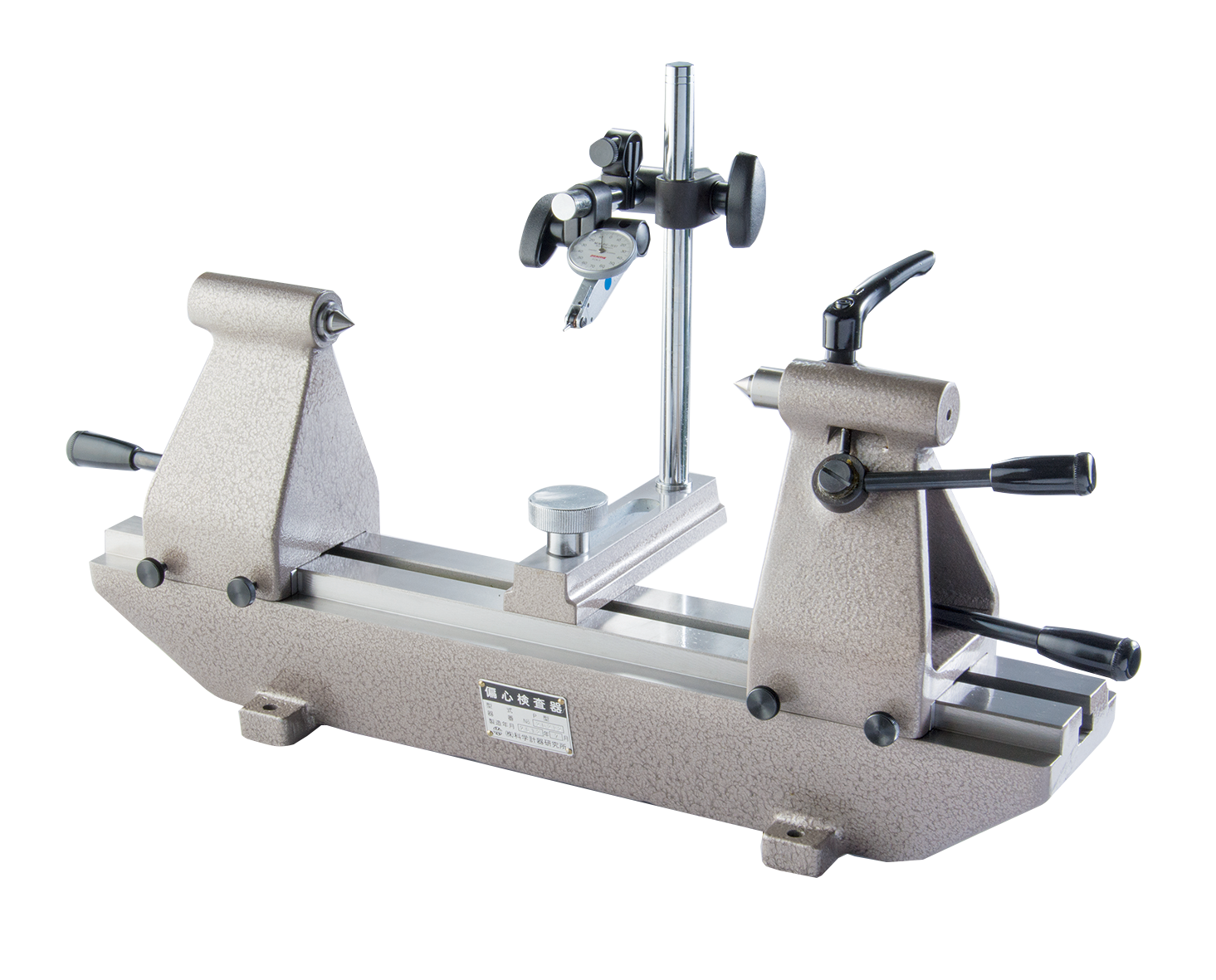

Bench Center 偏心検査器
| 形番 | 台の寸法 | センター | センター高サ | センター間 | 精度(μm) |
|---|---|---|---|---|---|
| P形 | 540×100 | MT#1 | 125 | 300 | 10 |
| No.-1 | 700×120 | MT#2 | 150 | 400 | 10 |
| No.-2 | 1,200×140 | MT#2 | 240 | 800 | 15 |
| No.-3 | 1,700×280 | MT#4 | 300 | 1,200 | 20 |
精度 Accuracy
センターの相互差
※但しテストバー及びダイヤルケージは附属せず。
商品略語PC

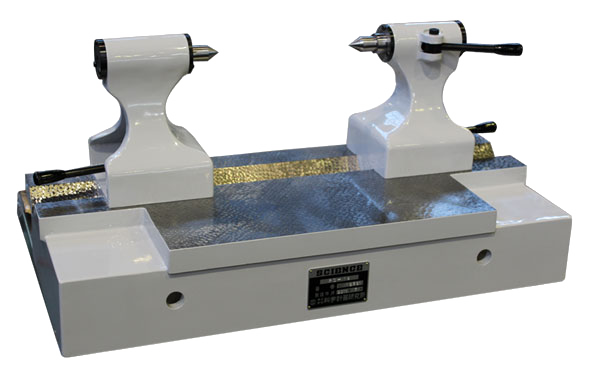

Precision Surface Plate With center センター付定盤
| 形番 | 定盤の大きさ | センター高サ | センター間 | センターの
相互差(μm) |
|---|---|---|---|---|
| PC-1 | 800×330 | 150 | 400 | 8 |
| PC-2 | 800×500 | 150 | 400 | 8 |
| PC-3 | 1,200×330 | 150 | 800 | 12 |
| PC-4 | 1,200×500 | 150 | 800 | 12 |
| PC-5 | 1,000×750 | 150 | 600 | 10 |
精度 Accuracy
センターの相互差
※但しテストバー及びダイヤルケージ、ダイヤルスタンドは附属せず。
商品略語SC

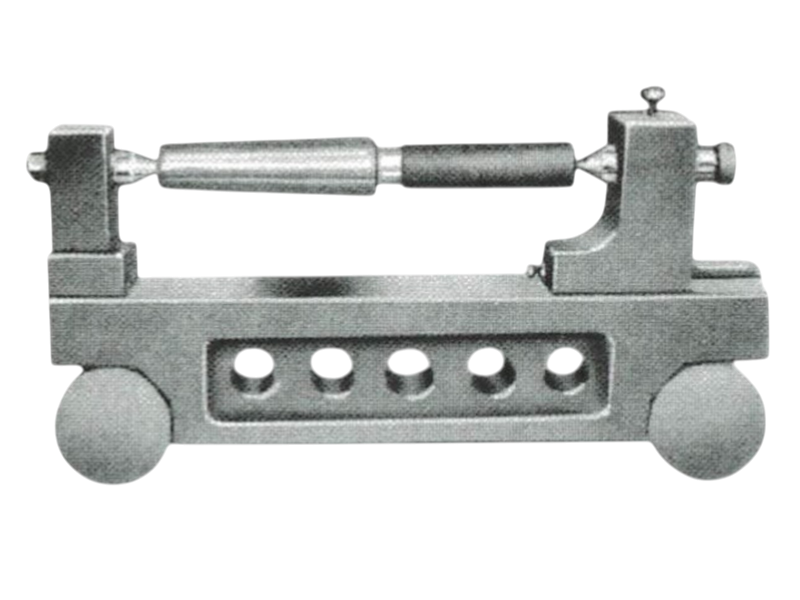

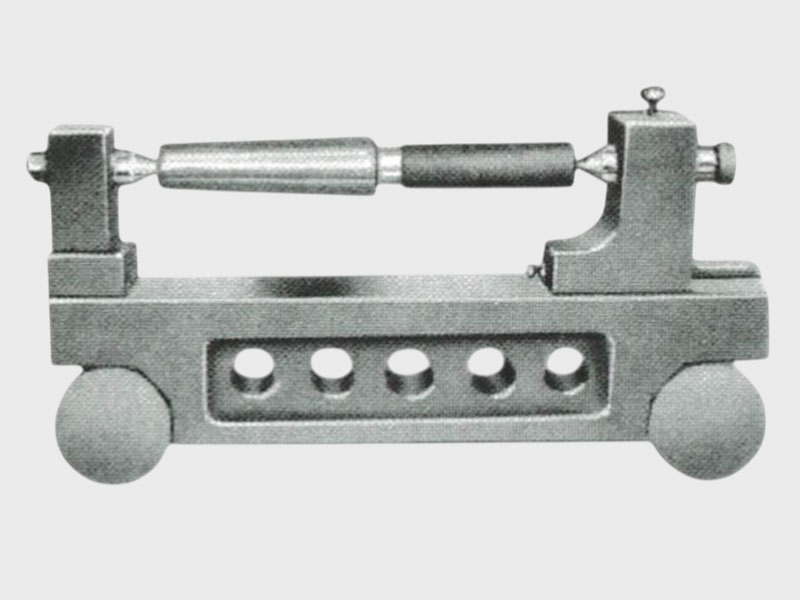

Sine Bar with Center センター付サインバー
寸法(Dimension) 単位mm
| 呼び寸法 | 巾 | 高サ | 長サ | 精度(μm) | |
|---|---|---|---|---|---|
| 底面とV面の平行度 | 各面の平行度と直角度 | ||||
| 25 | 25 | 16 | 10 | 10 | 10 |
| 32 | 32 | 20 | 13 | 10 | 10 |
| 50 | 50 | 32 | 20 | 10 | 10 |
| 80 | 80 | 50 | 32 | 10 | 10 |
| 100 | 100 | 63 | 40 | 10 | 10 |
※特殊加工物、リーマー、ドリル、内歯車等の特殊仕様についても御相談下さい。
※テストバーは附属せず。
商品略語PG

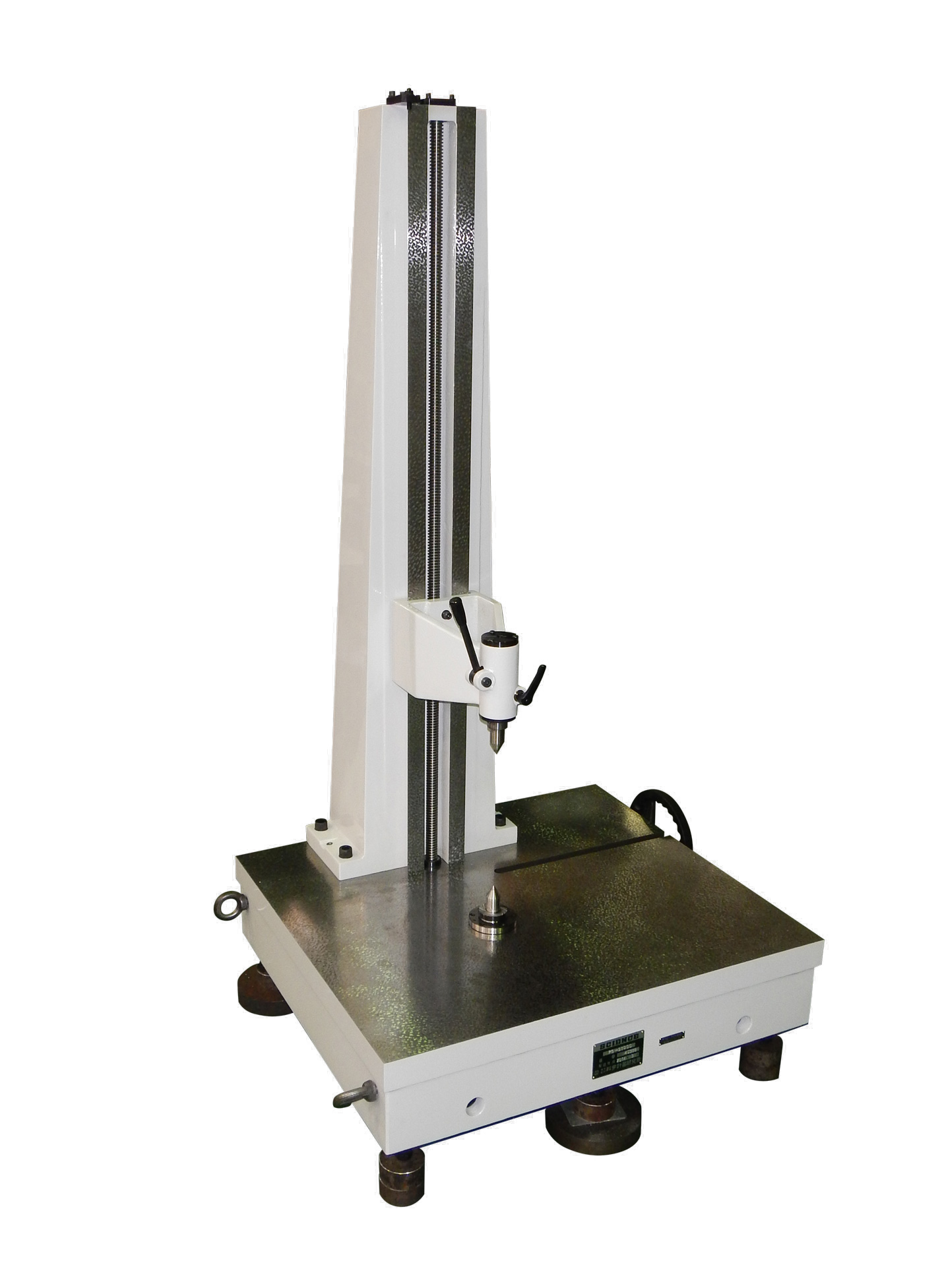

Vertical Type Bench Center 縦形偏心検査器
偏心検査器、センター付定盤は被測定物の支持方法が水平であります。
本器は被測定物の自重タワミが測定に影響しないよう垂直支持方式となっております。
※単位mm
| 形番 | 定盤の大きさ | センター高サ | センター間 | 精度(μm) |
|---|---|---|---|---|
| PG-1 | 600×600 | 200 | 400 | 10 |
| PG-2 | 150 | 600 |
精度 Accuracy
センターの相互差
※但しテストバー、円筒スコヤー、ダイヤルケージは附属せず。
商品略語PB

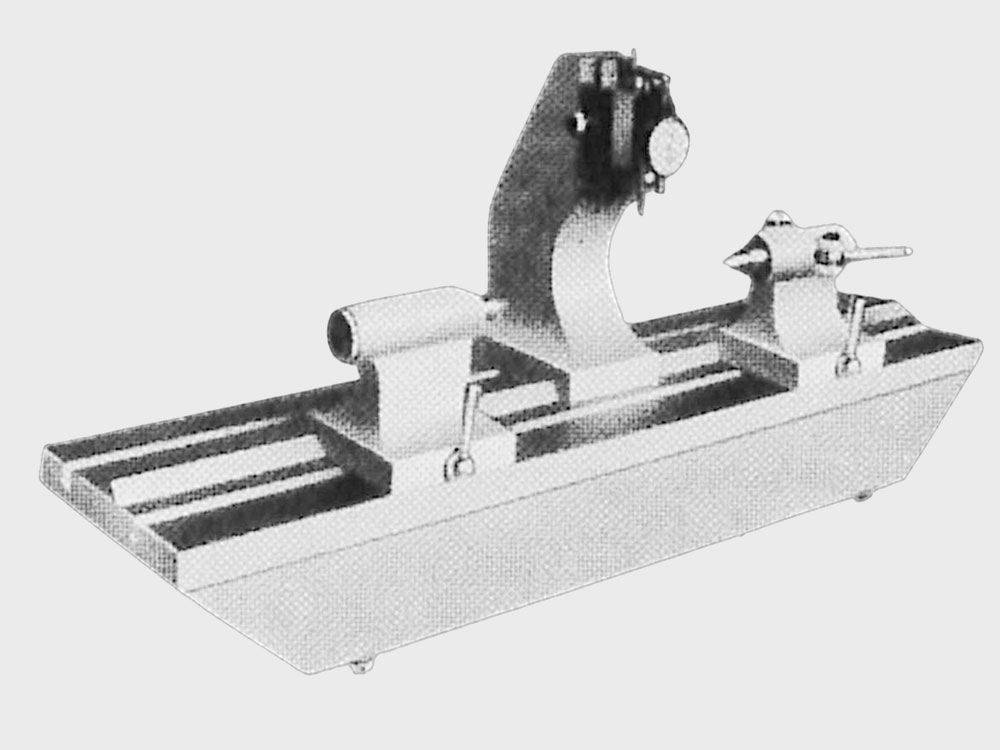

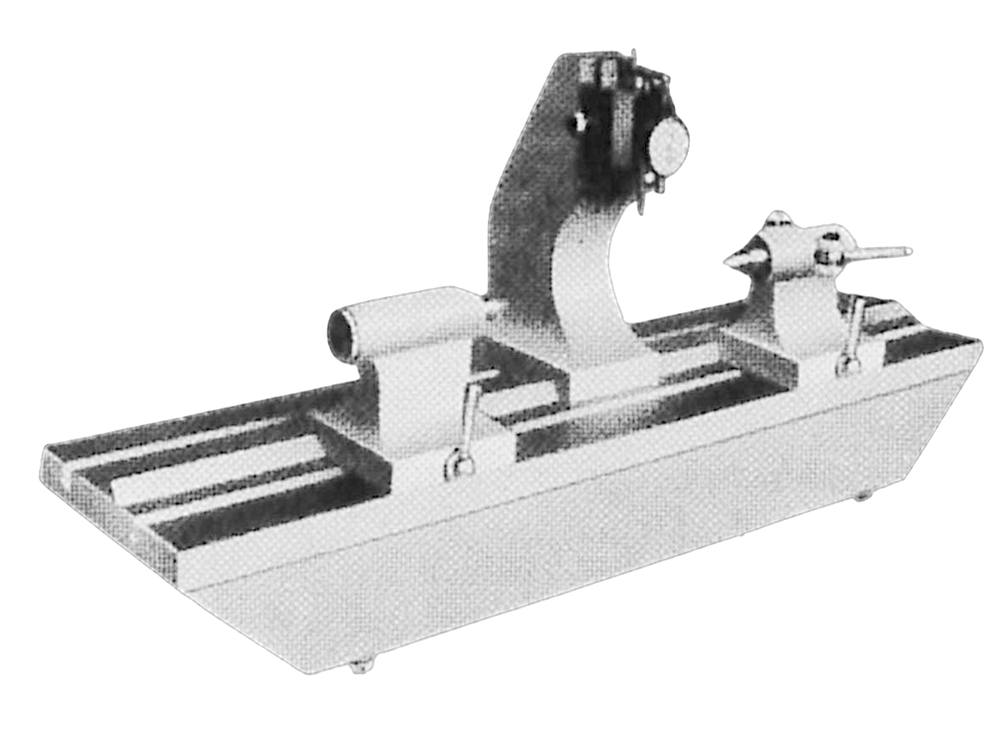

Gear Concentricity Measuring Apparatu 歯車振れ測定器
本器は偏心検査器の改良形で歯車の歯溝の振れ、ピッチ及びバーの偏心、曲り等を正確迅速に測定出来ます。
(測定子の径についてはご相談ください)
単位mm
| 型番 | 台の寸法 | センター間距離 | 外径測定範囲 | 精度(μm) |
|---|---|---|---|---|
| PB-1 | 650×220 | 300 | φ50－φ80 | 8 |
| PB-2 | 900×250 | 500 | φ60－φ140 | 10 |
精度 Accuracy
センターの相互差
商品略語VL

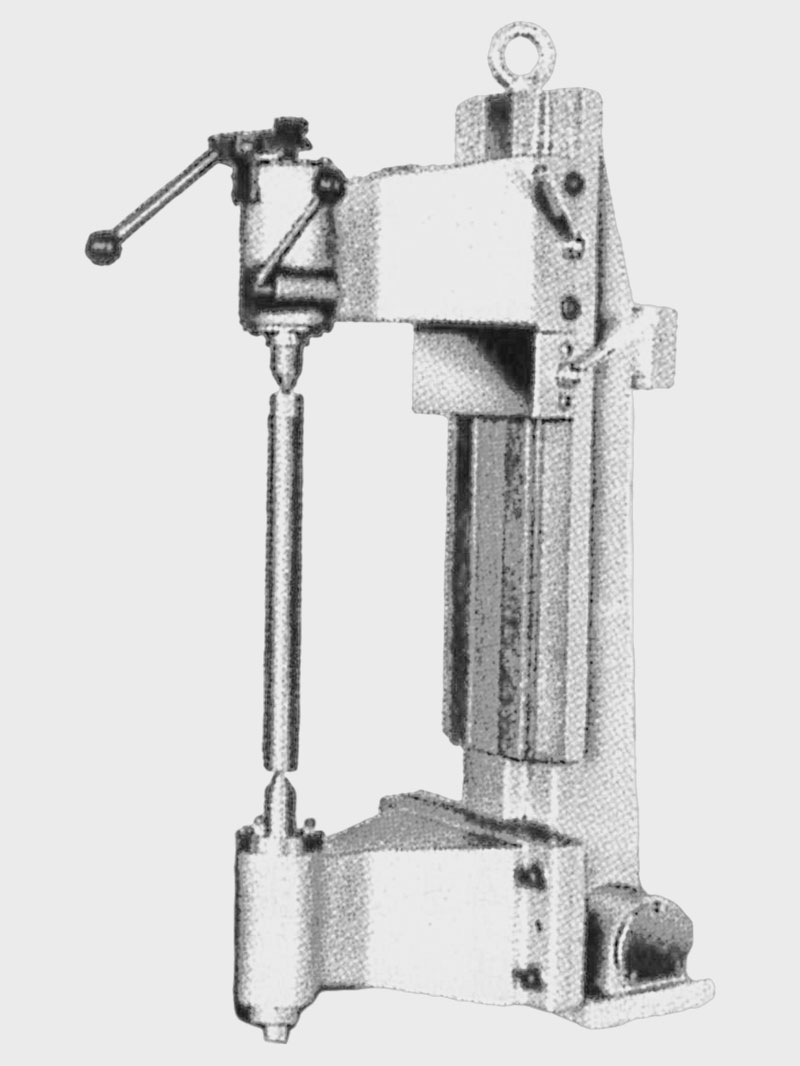

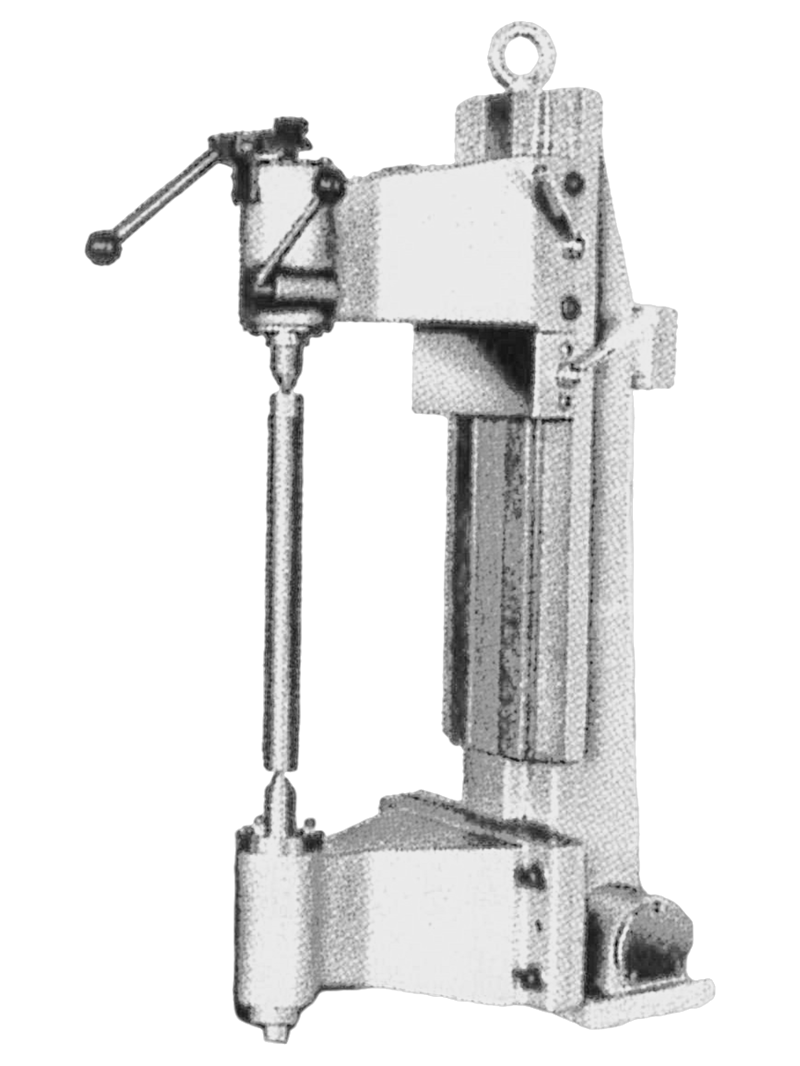

Vertical and Level Combination Bench Center 縦横兼用偏心検査器
偏心検査器と縦形偏心検査器の併用で、被測定物によって、水平、垂直に支持方法を変えて正しい測定が出来ます。
単位mm
| 型番 | 台の寸法 | センター間距離 | 精度(μm) |
|---|---|---|---|
| VL-1 | 100 | 0～300 | 8 |
| VL-2 | 150 | 0～500 | 10 |
精度 Accuracy
センターの相互差
